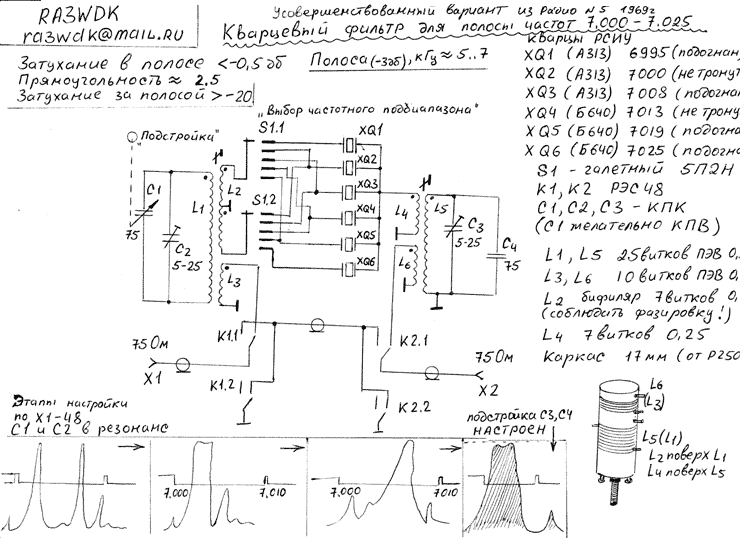

Катушки выполнены на каркасах от Р-250(М/М2) (очень удобно- сразу с подстроечниками). Провод применяется ПЭВ 0,25, причем бифилярная скрутка для обмотки L2 образуется 4 скрутками на 1 см (это не очень важно, можно произвольно). Важно соблюдать фазировку, симметричность подключения. Обмотка L2 размещается поверх L1 равномерно по длине обмотки L1 . Как видно из рисунка , L6 (L3) может располагаться или выше или ниже обмотки L1, хотя удобнее для контуров от р-250 сверху.

Сразу советую применить 2 галеты по 11 (12) направлений , т.к. возможно будет желание и возможность (необходимое количество кварцев) обузить полосу каждого участка и увеличить их количество.

Конструктивно контура L1 и L5 в корпусе располагаются перпендикулярно, для уменьшения связи между ними. Контура L1/L5 можно предварительно настроить на Q-метре на 7 МГц. На реле лучше не экономить, выбирать с маленькой емкостью между контактами. Ось С1 выведена на переднюю панель и постраивает фильтр в полосе, а С3 находится в корпусе и нужен только для настройки П-образной характеристики.

Кварцы подгоняются очень легко, собирается обычная схема генератора, и резинкой вверх, а припоем вниз тянутся по частоте и проверяются на генераторе. Если есть возможность , то кварцы отбираются по максимальной амплитуде кварцевого генератора а затем на наличие паразитных резонансов на X1-48 ( но это если есть лишние кварцы).

Отвечу на все вопросы по конструкции и настройке.

Иван (RA3WDK), RA3WDK@MAIL.RU
