Описание

В основе работы преобразователя ионометрического И-500 лежит принцип прямого измерения электродвижущей силы электродной системы с преобразованием в единицы химической активности водорода (рН) и единицы концентрации (мг/л, моль/л) одновалентных и двухвалентных анионов и катионов.

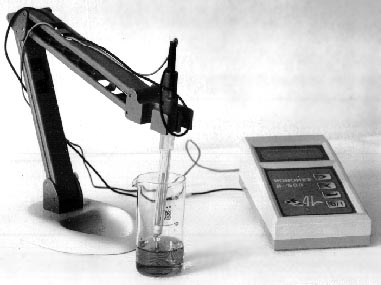

Преобразователь И-500 состоит из одного малогабаритного блока. На лицевой панели расположен жидкокристаллический индикатор и сенсорная клавиатура управления прибором.

Преобразователь при подключении датчика температуры измеряемой среды обеспечивает термокомпенсацию показаний активности ионов.

Преобразователь И-500 имеет стандартный порт связи RS232 и может подключаться к компьютеру для фиксирования и дальнейшей обработки даных измерений.

Преобразователь питается от встроенного аккумулятора, заряжаемого через преобразователь напряжения от сети переменного тока (220 В, 50 Гц). Напряжение питания И-500 — 9 В.

Основные технические характеристики

Диапазон измерения величин:
э.д.с.,мВ				от -2000 до +2000
активности ионов водорода (рН)		от -0.50 до 14.00
концентрации ионов,	мг/л		от 3*10-3 до 5*104 мг/л
			моль/л		от 3*10-8 до 5*10-1
Предел допустимых значений
основной погрешности измерений:
э.д.с.,мВ				0.7
рН, ед. рН				0.01
Предел допустимых значений
относительной погрешности
измерений концентрации ионов: %
одновалентных				3
двухвалентных				5
Предел допустимых значений
дополнительных погрешностей
вызванных влиянием:
- напряжения переменного тока 50 мВ
в цепи вспомогательного электрода
в диапазоне измерения величин:
э.д.с.,мВ				0.4
рН, ед. рН				0.007
- температуры окружающего воздуха
на каждые 10 оС
в диапазоне измерения величин:
э.д.с.,мВ				0.3
рН, ед. рН				0.005
Диапазон температуры окружающей
среды, оС:				5 . . . 35
Стабильность показаний в пределах
основной погрешности в течение
непрерывной работы, ч			12
Время прогрева, мин			10
Время установления показаний,с		10
Напряжение питания, В			9
Габаритные размеры, мм			200х110х65
Масса, кг, не более			1



Принципиальная схема

Схема прибора выполнена на 3-х PIC-контроллерах, связанных по шине I2C. Каждый контроллер выполняет фиксированный набор функций и может использоваться в других устройствах с минимальными затратами по перепрограммированию:
DD1 — вывод на 2-х строчный ЖКИ + RS232 9600 бод,
DD2 — управление аналоговой частью + интерпретатор команд,
DD3 — сопроцессор плавающей арифметики + ввод с клавиатуры.
Управляющая программа записана в ПЗУ 24LC16. Питание аналоговой части (+5 В, -5 В) производится от RS-232 формирователя.

Иономер И-500. Схема электрическая принципиальная




********

Сертификация и стандарт

Преобразователь ионометрический И-500 зарегистрирован в Государственном реестре средств измерений под N 16120-97 и допущен к применению в Российской Федерации.

Преобразователи ионометрические И-500 соответствуют ГОСТ 2798-88 "Анализаторы жидкости потенциометрические ГСП. Общие технические условия".

Контактный адрес: Дерябин А. Э. (E-mail: ander@icp.rssi.ru)
